Ohio SSBN - 726 Sommergibile balistico nucleare - Classe Ohio Trident
|
||||
|
||||
|

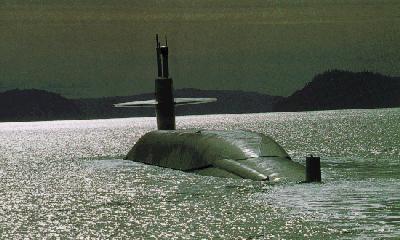

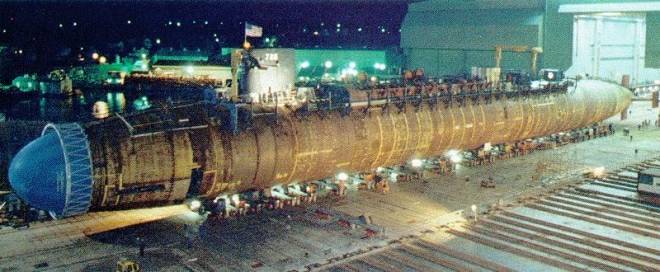

Breve descrizione del sub SSBN Ohio classe Trident. I sommergibili della classe SSBN Ohio nascono come deterrente nucleare strategico e come basi missilistiche mobili .Il progetto SSBN nasce tra il 1960 e il 1966 per potere sostituire gli ormai obsoleti missili Polaris dapprima con i Poseidon seguirono poi i missili balistici intercontinentali della serie Trident. I sub della classe Ohio furono costruiti dalla General Dynamics con base a Croton Connecticut in 18 esemplari dislocati nella base di Bancor nel Oceano Pacifico e nella base Atlantica di Kings Bay Georgia . |
||||
|
||||
|

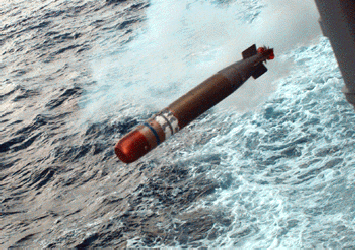

Il primo sub della classe SSBN venne denominato con la sigla . SSBN-726 Ohio . È il più grande sub mai costruito dalla US – Navy .Per la sua silenziosità e la sofisticatissima tecnologia è praticamente impossibile localizzarlo per questo è soprannominato “ buco nero del mare “. E' dotato di 24 tubi di lancio verticali di missili intercontinentali e 4 tubi per il lancio delle torpedini MK 48 Il missile Trident C-4 attualmente in dotazione ha una gittata di 7400 km e porta fino a 8 testate nucleari MIRV.
|
||||
|
|
|
||
|
A partire da Settembre 2002 in ottemperanza ai trattati di riduzione dei armamenti strategici il numero dei sommergibili della classe Ohio sarà ridotto a 14 .Ohio , Florida Georgia e Michigan saranno riconvertiti in SSGNs sommergibileatomico convenzionale armato con 154 missili da crociera Tomahawk.
|
||||
|
Caratteristiche
Principali Costruttore:
General Dynamic Lunghezza:
metri 170. 69 Larghezza:
metri 10. 06 Dislocamento:
tonnellate 16,764
|
Propulsione: La propulsione generale consiste in un reattore nucleare PWR SG8
con due turbine a vapore da 60.000
hp su un
solo albero
Un
motore ausiliario Magnatek da 325 hp.
Velocità:
In
superfice 20 nodi, in immersione 25 nodi. Profondità d'immersione:
450 metri. |
|||
|
|
|
||
|
Contromisure elettroniche: Decoys per il lancio torpedini MK2 sistema d'avvertimento di minaccia wlr - 10 -8 un sistema acustico di contromisure e di intercettazione an- wlr1 per risposta automatica
contro attacchi di torpedini. Sonar rimorchiato attivo
passivo collegato ad un sistema satellitare . Equipaggio:
155 persone di cui 15
ufficiali
|
||||
|

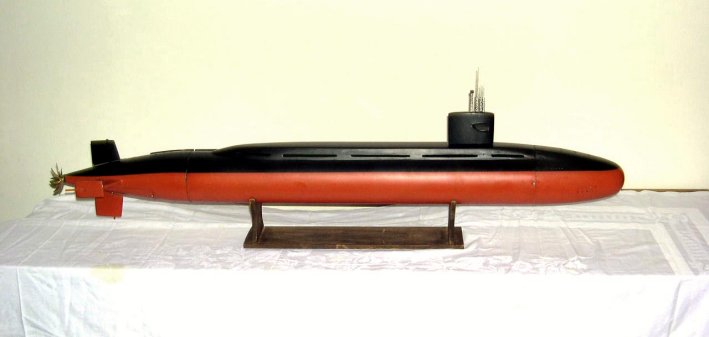

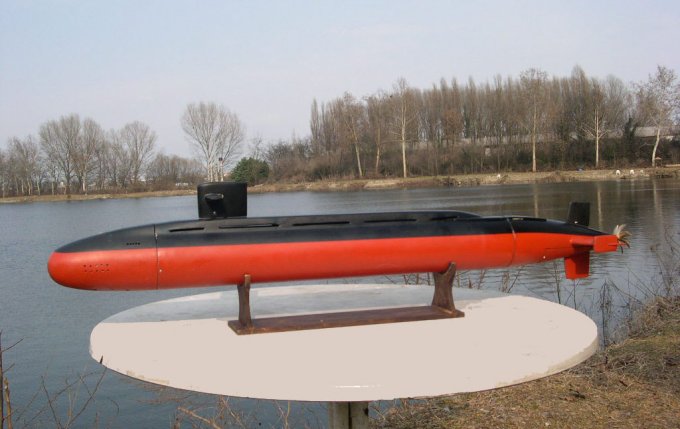

Ohio - 726 Realizzazione del modello in scala 1 / 160
|
||||
|
||||
|

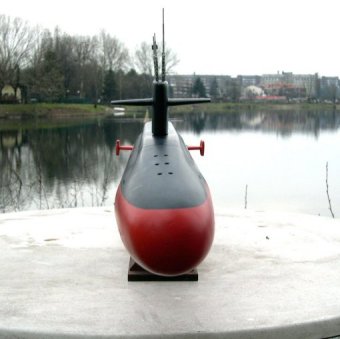

Modello Dopo aver acquistato un modellino in scala 1 / 350 ho deciso di costruirne uno con misure più importanti. La costruzione ricalca a grandi linee quella dell' Akula se non nel diverso modo di ricavare i terminali di poppa e di prua, mentre la parte centrale é ricavata con il solito tubo in pvc . I due terminali sono realizzati con del poliuretano espanso opportunamente sagomato su cui é stato posto del tessuto di lana di vetro impregnato con resina poliestere evitando cosi di fare stampi maschi e femmine per realizzare un solo modello . Tutta l' attrezzatura è stata posta sul solito pianale collegato al terminale poppa . |
||||
|
||||
|

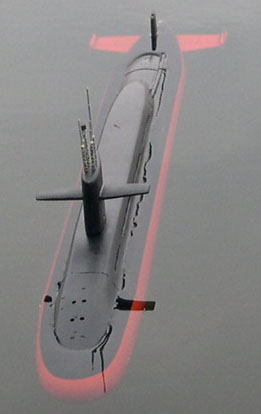

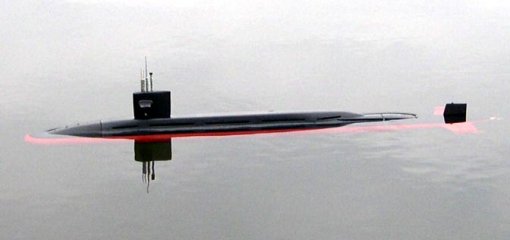

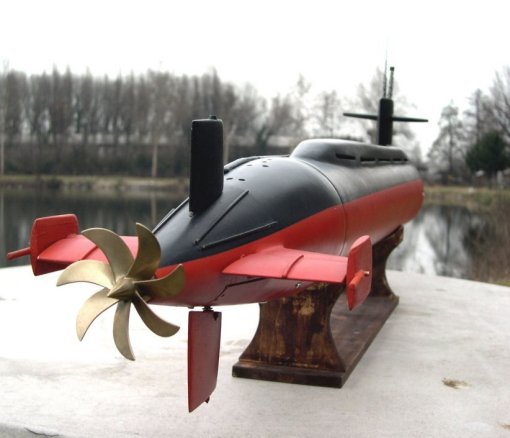

La tenuta a poppa è data da un o-ring, mentre a prua da una guarnizione di gomma morbida; il modello e è stato provato con immersione solo dinamica. |
||||
|
|
 |
|
||
|
||||
|
Per l'immersione statica è in fase di realizzazione un doppio sistema: uno classico con camere di allagamento interne e uno con due serbatoi posti nelle parti allagabili di poppa e prua collegate a uno snorkel che sfiata dalla torretta affiche nella navigazione in superficie possa emergere fino alla linea di galleggiamento con notevole miglioramento del realismo complessivo. Nell' immagine qui sopra a sinistra il modello è zavorrato per potersi immergersi con le camere interne. |
||||
