   PROGETTO 877 GRANAY



	DESIGNAZIONE
	NATO CLASSE “KILO”
   |


	  |

	  |


		|

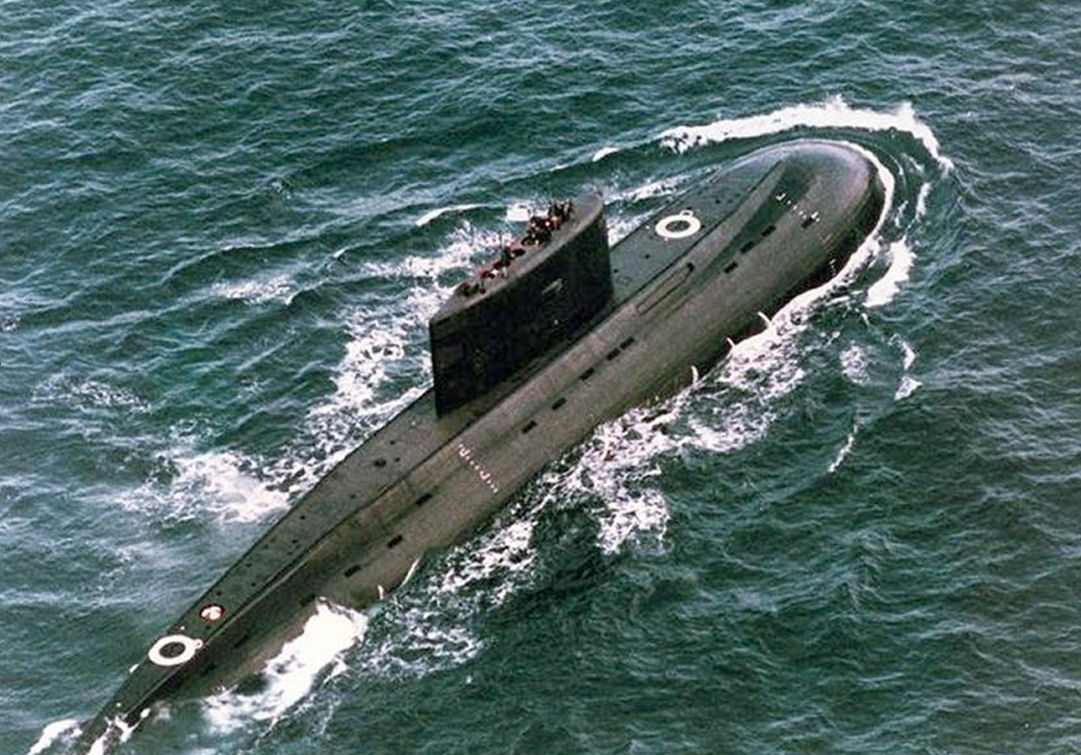

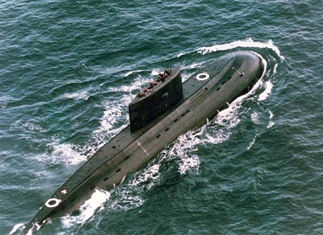

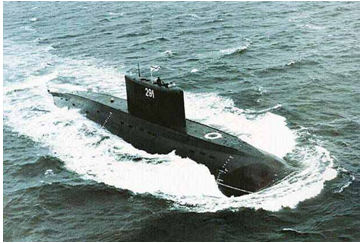

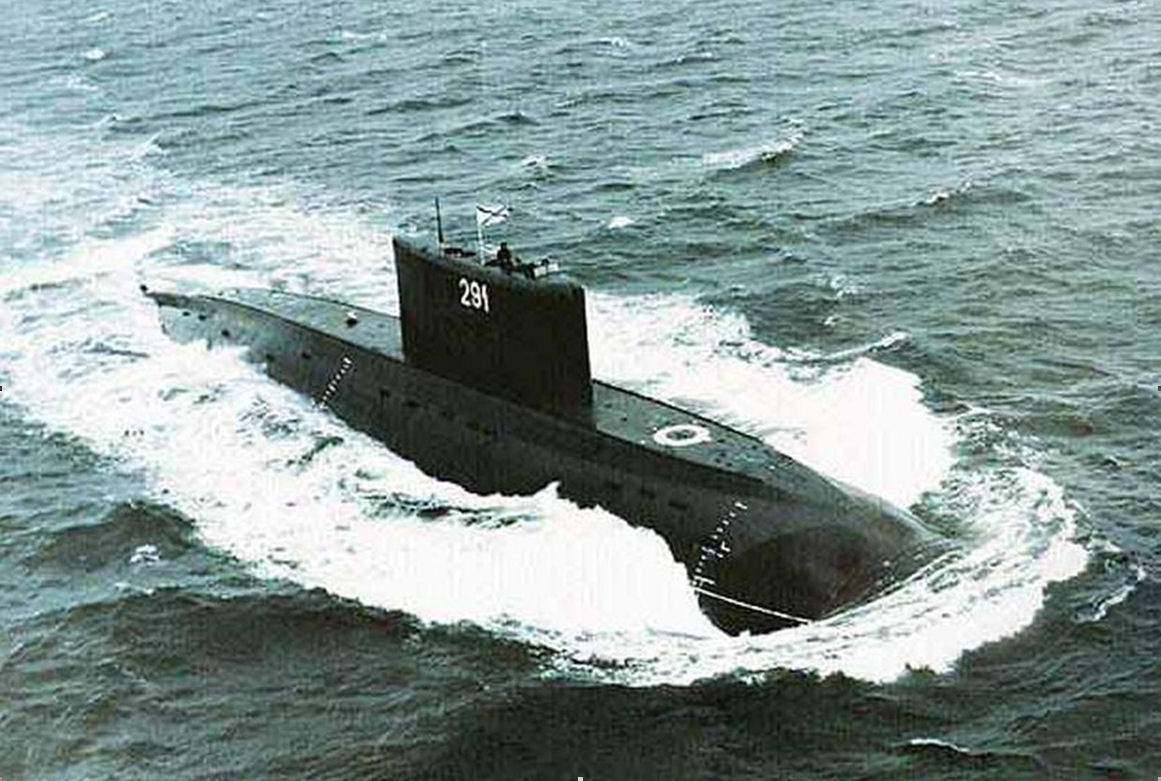

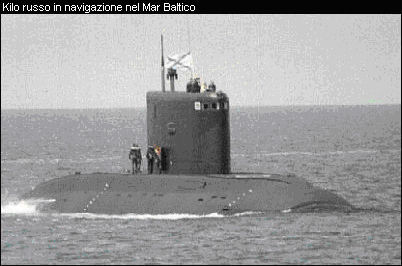

		Nel 1979, nel Rubin
		Central Maritime Bureau, a San Pietroburgo, fu iniziato il progetto di
		un sommergibile SSK (sommergibile anti sommergibile) destinato alla
		protezione delle basi e delle istallazioni costiere. Il sommergibile
		adatto a questo scopo doveva essere piccolo, veloce e molto silenzioso.
		Per la propulsione fu scelto il sistema diesel elettrico che garantiva
		livelli di rumorosità molto inferiori agli apparati nucleari disponibili
		a quel tempo ed una forma dello scafo a goccia che consentiva di avere
		buone prestazioni velocistiche e discreta autonomia. Al tipo 877
		seguirono i tipi 636 e 877 EKM negli anni 90 e fino a tutt’oggi, con
		caratteristiche ancora migliorate in termini di silenziosità e
		prestazioni nautiche. Il Kilo, nelle sue varianti, è ritenuto uno dei
		migliori sommergibili convenzionali del mondo, e questo è avvalorato dal
		notevole successo commerciale  nei paesi asiatici e dell’ex blocco
		sovietico. Ne sono infatti venduti dieci alla marina Indiana otto alla
		Cina , oltre che all’ Iran, all’Algeria, alla Polonia a alla Romania. I
		battelli classe Kilo sono stati costruiti nei cantieri di Komosomolsk e
		di Nizhny Novgorod. Attualmente vengono costruiti nei Cantieri
		dell'Ammiragliato di San Pietroburgo.


		Le caratteristiche del
		tipo 877 sono le seguenti:

		dislocamento in
		superficie                                                       2.300
		ton

		velocità in superficie
		                                                              12 nodi



		velocità in
		immersione
		25 nodi

		lunghezza

		72 m

		baglio massimo

		 9,9 m

		altezza

		             6,6m

		massima profondità
		operativa                                                 300 m

		propulsione
		                             2x1350 kW diesel generatori,  1x 5.500  Hp
		propulsione elettrica

		equipaggio                               52 membri



		Armamento:


		6 tubi lanciasiluri per
		18 siluri calibro 533 mm o 24 mine

		missili SA-N-8 Strela o
		8 SA-N-10 Gimlet





		Sistemi :

		sonar attivo/passivo
		MGK-400 Rubikon

		radar MRK-50

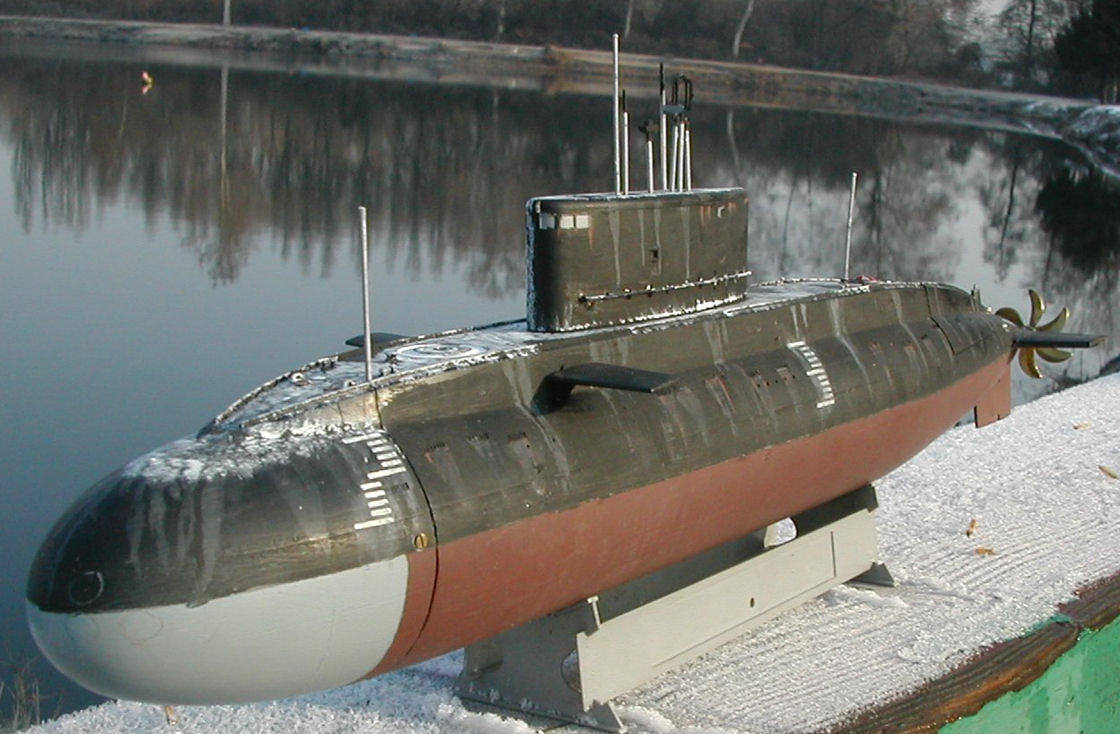

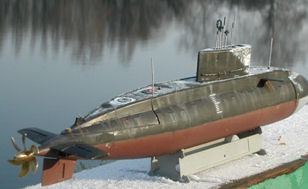

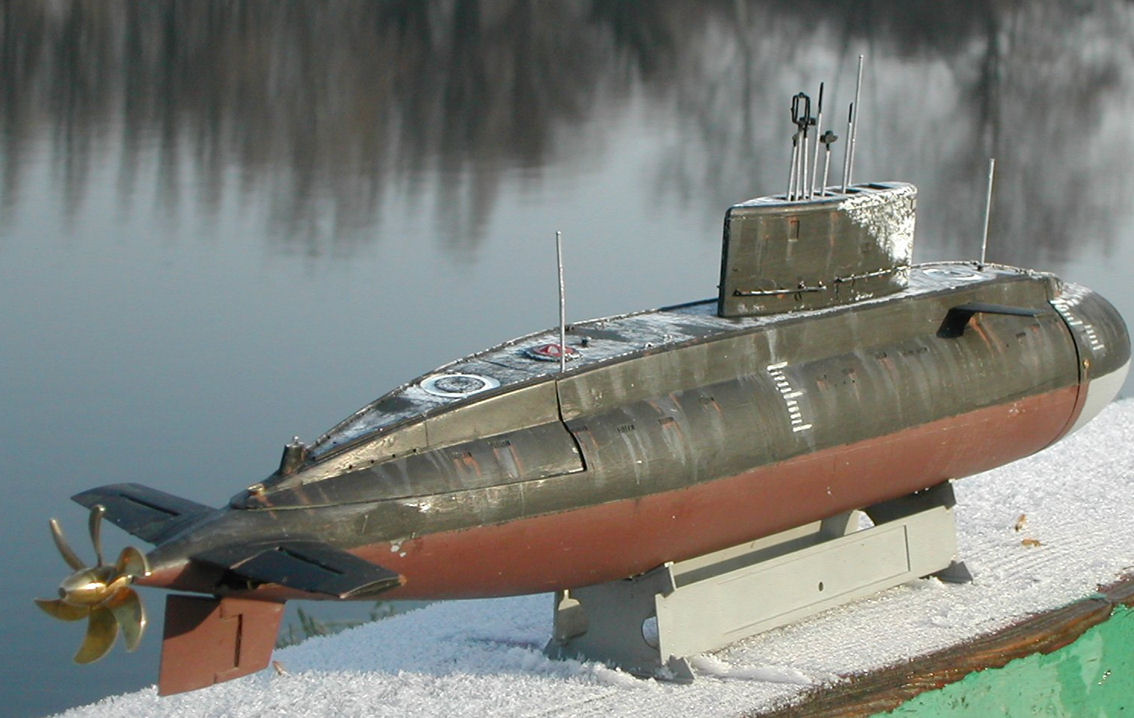

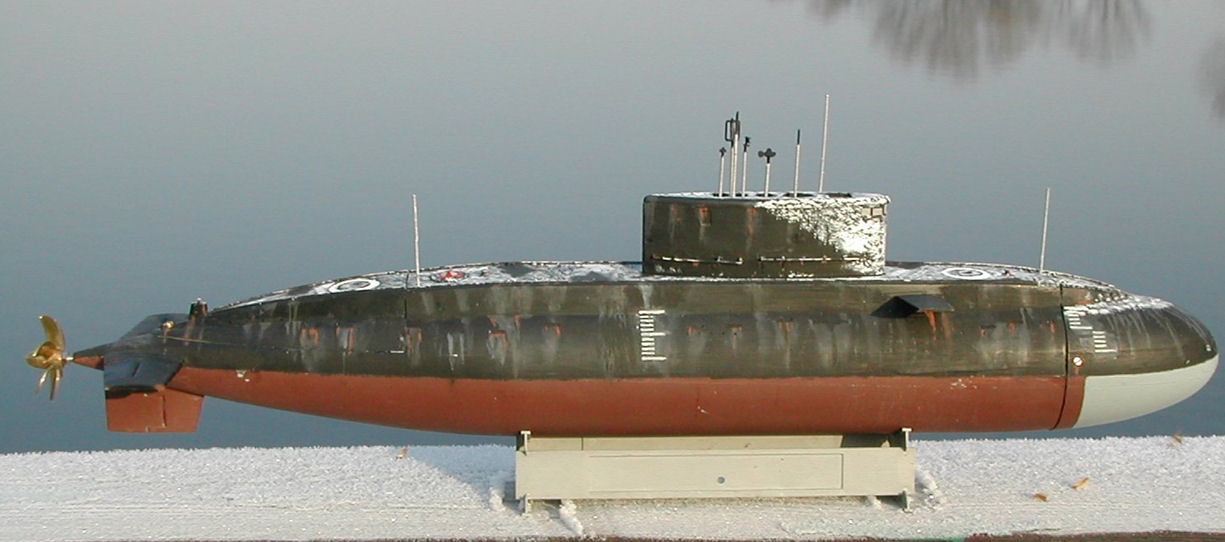

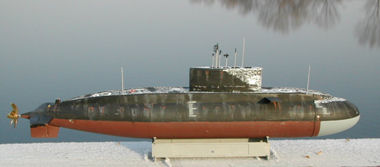

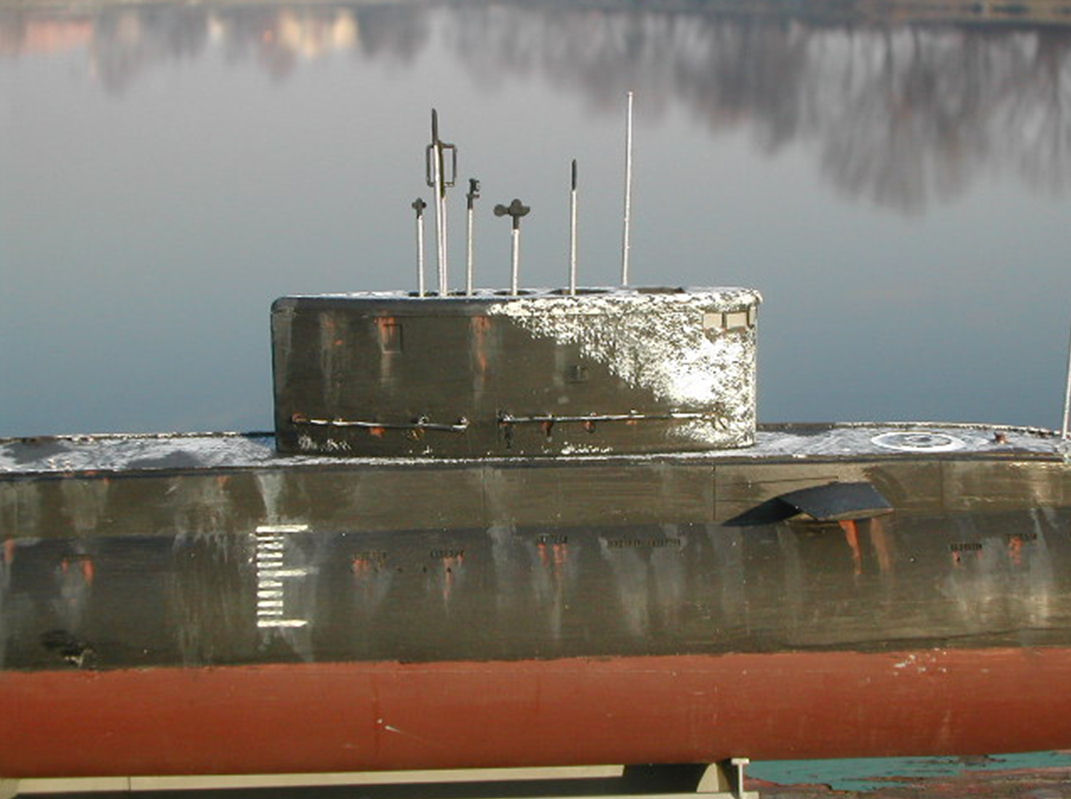

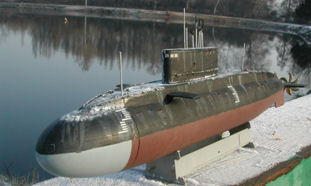

		IL MODELLO  SCALA 1:144 LUNGHEZZA 530 mm


		Il modello radiocomandato è stato realizzato
		utilizzando come base di partenza il kit statico della Trumpeter. La
		forma a goccia dello scafo ha consentito di utilizzare a pieno lo spazio
		interno munendo il modello di una cassa allagabile e di una pompa di

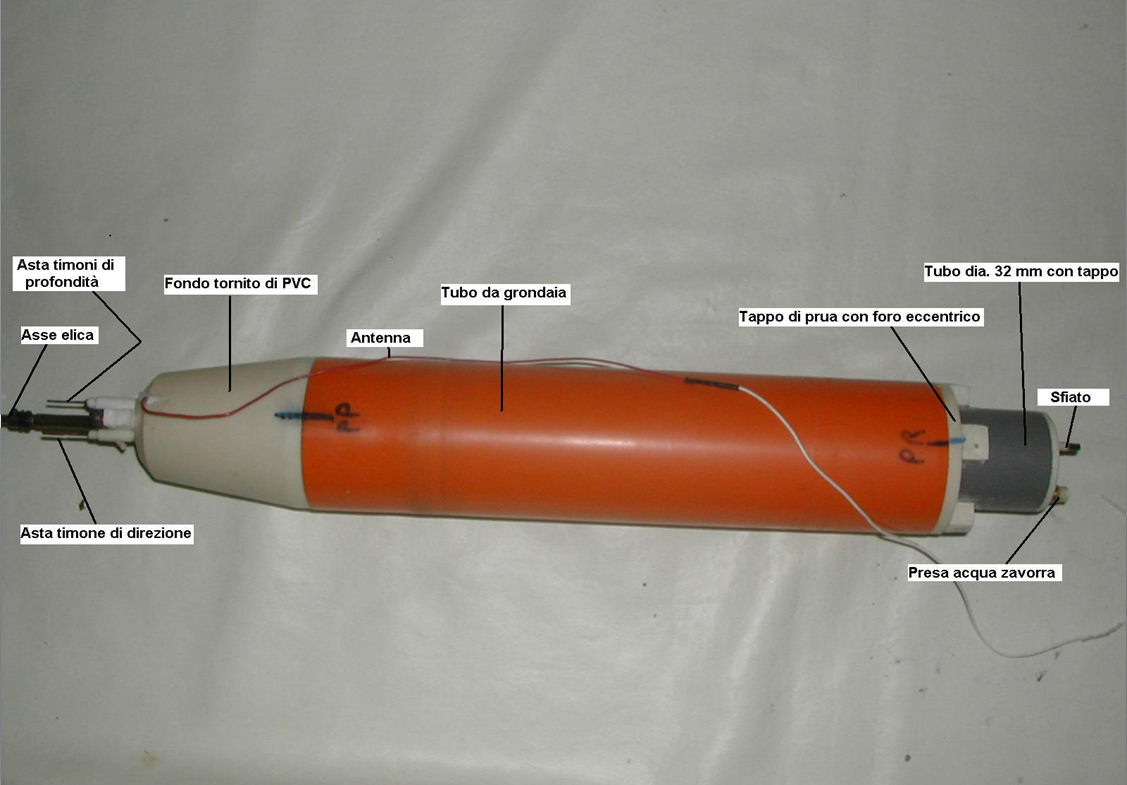

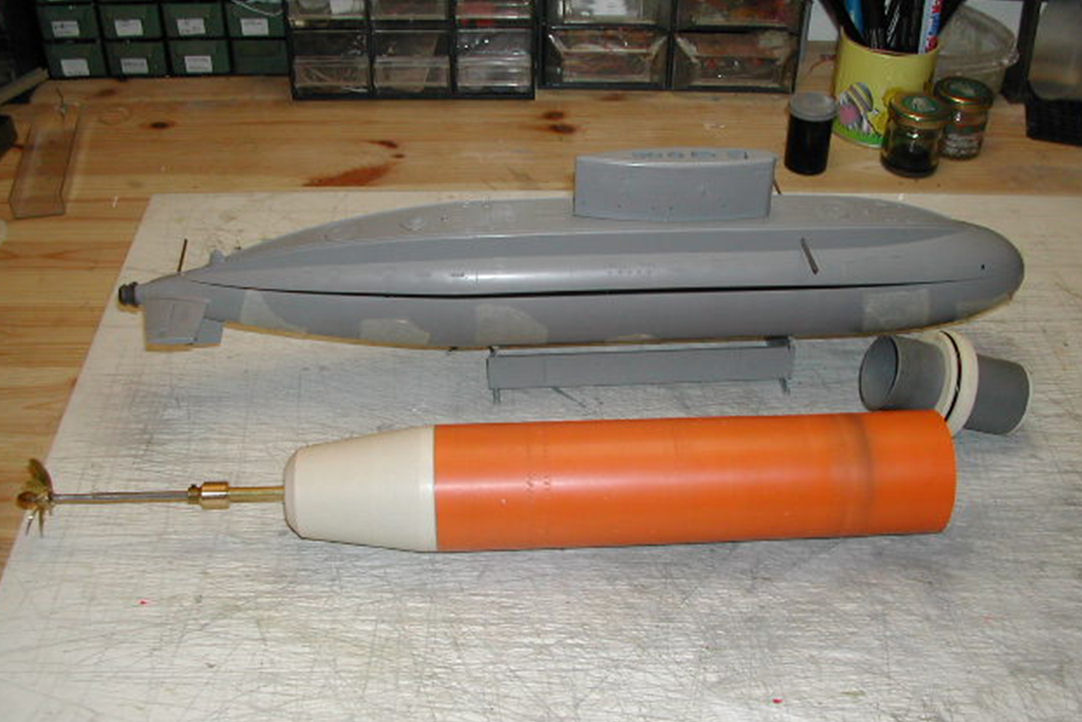

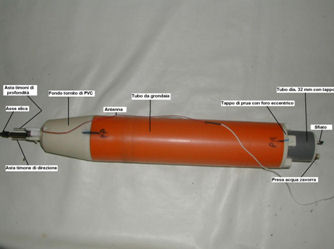

		immersione. Lo scafo a tenuta è stato realizzato con un tubo da grondaia
		di PVC, tornito fino al diametro di 60,5 mm per entrare nello scafo del
		kit. Le sezioni poppiera e prodiera sono state ricavate da un tondo
		pieno, sempre di PVC, lavorate su spina al tornio. Sul fondo di prua è
		stato inserito, in un foro eccentrico, un tronchetto di tubo, da
		idraulica diametro 32 mm, chiuso con un tappo, sempre ricavato da tondo

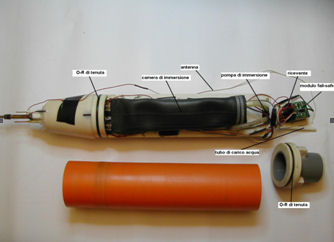

		di PVC. All’interno si trovano i componenti elettronici ed il sistema di
		immersione statico, ricavato da uno spezzone di camera d’aria di
		ciclomotore. La camera è chiusa  ad una estremità con il mastice auto
		vulcanizzante usato per le toppe ed all’altra estremità incollato con il
		Bostik su un semitondo di PVC in cui è inserito il tubetto di carico.


		 |


		|


		   |


		  |


  |
   Comandi
	4 canali


	·
	Timone di direzione

	·
	Timoni di profondità anteriore e posteriore


	·
	Pompa di immersione/emersione


	·
	Regolatore / invertitore di velocità




	Elenco componenti:



	N° 2 microservi Graupner
	C-1041 per i timoni di direzione e profondità

	N° 1
	switcher Robbe cod: 8319

	N° 1 regolatore di velocità
	Graupner Micro 10



	N° 1 pompa ad ingranaggi Robbe  p.n.  1563

	N° 1 ricevente Hitec a 4
	canali

	N° 1 motore Robbe Navy 380
	con riduttore 1:3

	N° 5 batterie al Ni-Cd  da
	900 mA/h

	N°1
	modulo fail safe  Conrad  CMS 0225 304


   |


  |

	Descrizione della
	costruzione:


	Lo scafo della scatola di montaggio è diviso secondo
	un piano orizzontale da prua a poppa. La parte inferiore è in due metà,
	divisa secondo un piano verticale.
   |


  |


	   |

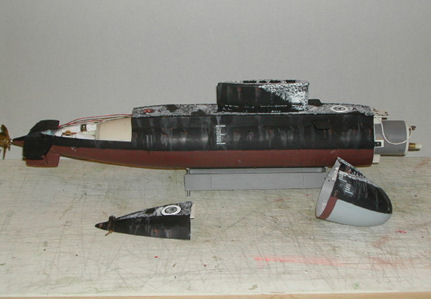

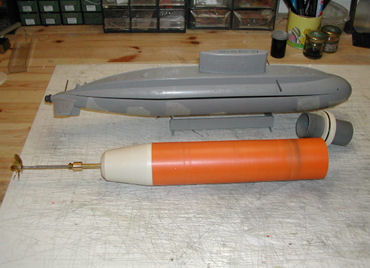

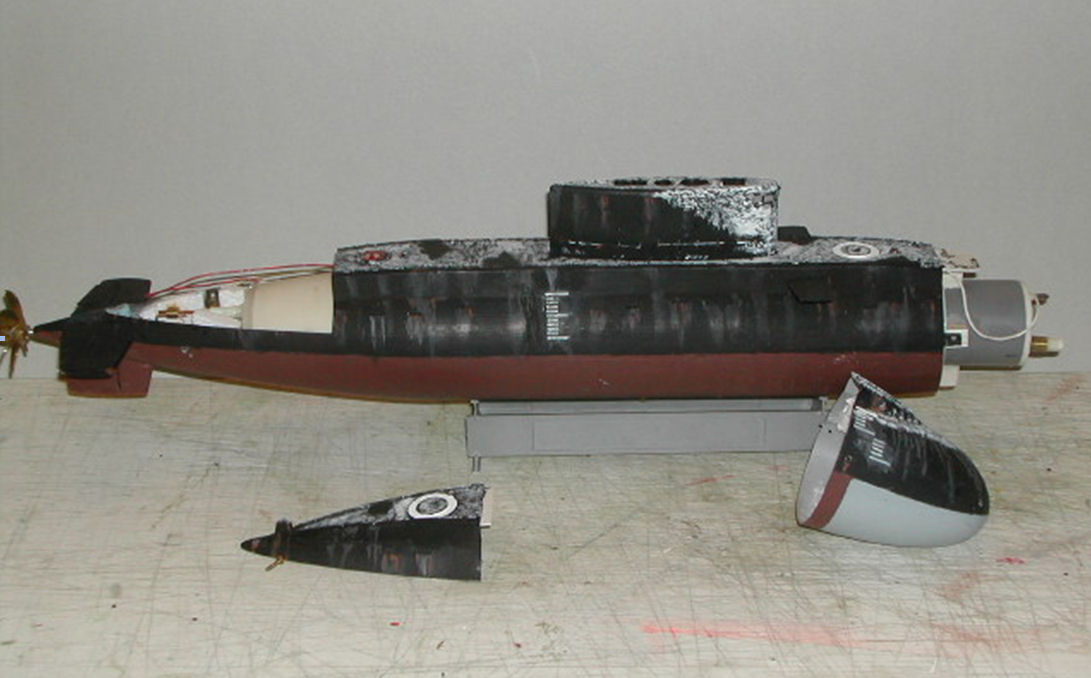

	Ho segato la parte superiore
	poppiera e successivamente, dopo aver incollato il resto ho segato la parte
	prodiera come mostrato nella foto.
	   |


  |


	   |

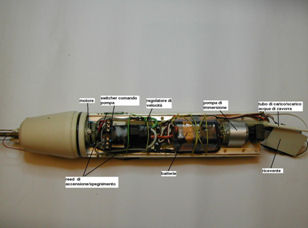

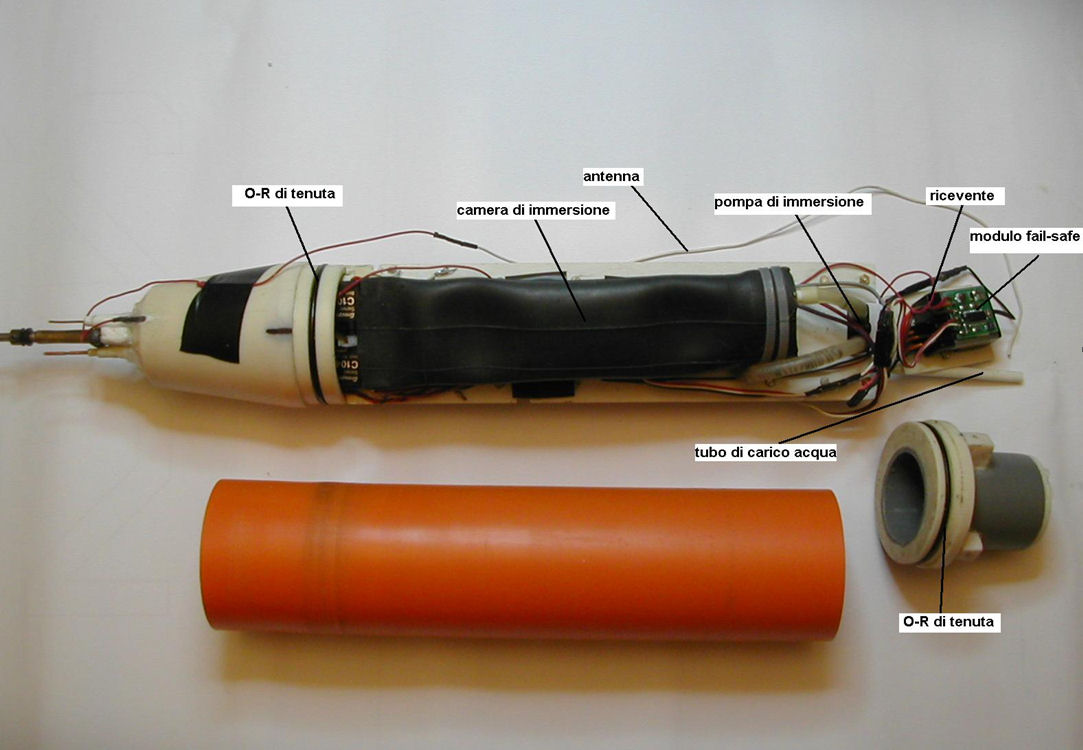

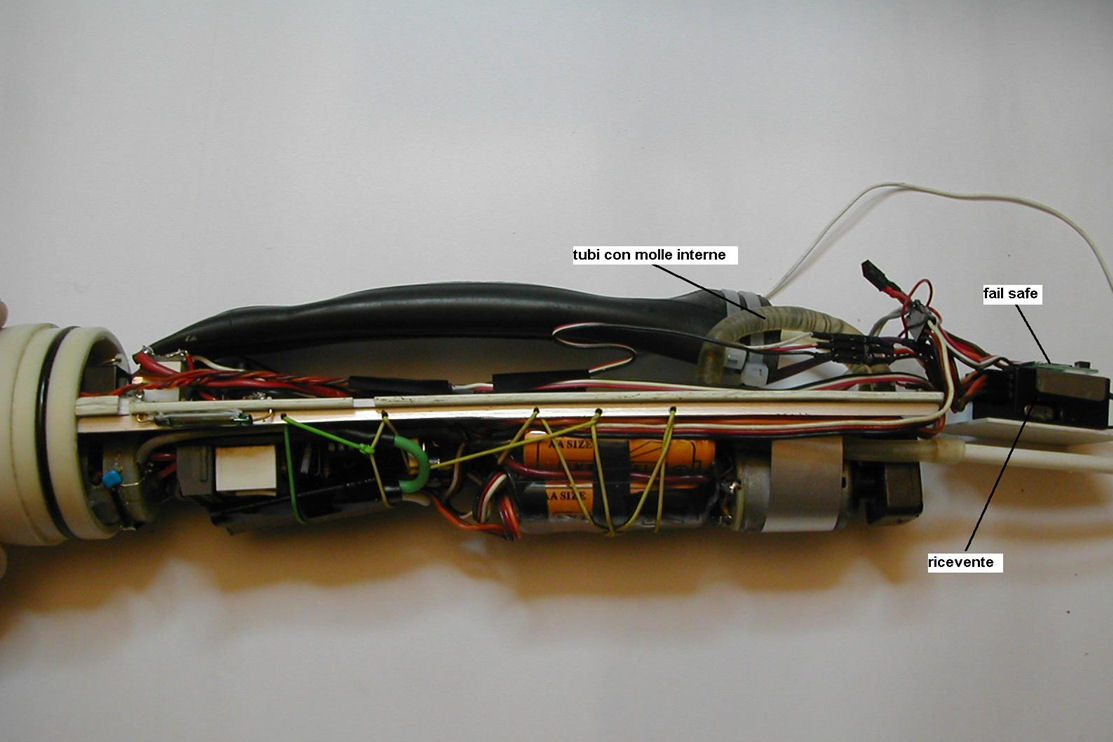

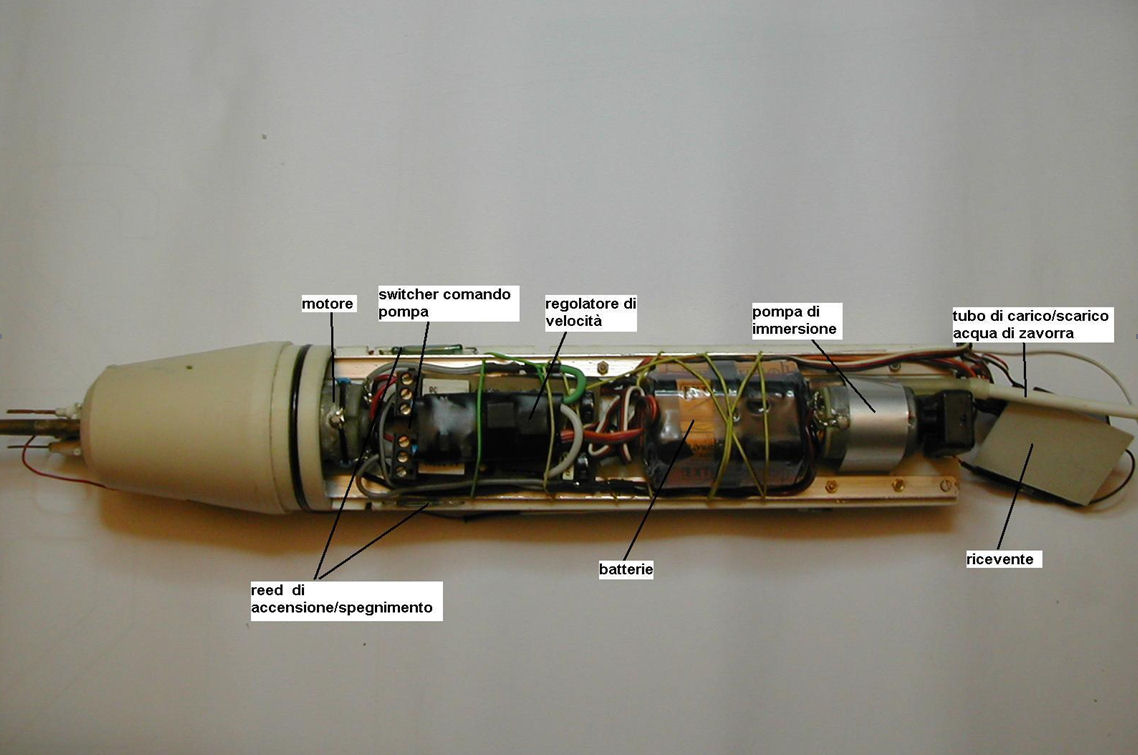

	I componenti interni sono montati su una basetta di
	plastica (stirene) spessore 2 mm, rinforzati da due angolari di alluminio
	con sezione ad “L” imbullonati alla basetta. Gli angolari sono stati
	ricavati da un profilato ad “U”, segato longitudinalmente a metà. Nella
	parte inferiore della basetta sono montate le batterie, la pompa di
	immersione, il variatore di velocità, la ricevente ed il motore di
	propulsione.  Il motore è collegato all’asse dell’elica tramite una coppia
	di ingranaggi con rapporto di trasmissione 1:3, per ottenere una velocità di
	rotazione dell’elica di circa 1500 RPM, alla massima velocità del battello.



	Sulla parte superiore della
	basetta sono montati i due servi dei timoni di profondità e di direzione che
	comandano le aste che escono dalla scafo. L’impermeabilità è assicurata da
	delle tenute a grasso. A tale proposito si veda la descrizione nella sezione
	tecnica del nostro sito.
	 |


  |



	 |


	  |


  |

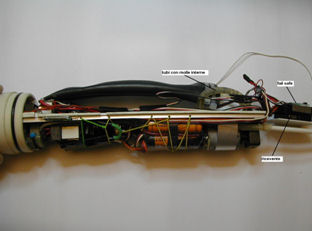

	Da notare le molle inserite nei
	tubi di silicone che collegano la pompa alla camera di immersione ed alla
	presa a mare. Lo scopo delle molle è di evitare che i tubi si schiaccino
	quando si inserisce la basetta nel cilindro arancione. Il comando della
	pompa di immersione avviene tramite uno switcher  Robbe cod. 8319. Tra lo
	switcher e la ricevente è interposto il modulo fail safe che, in mancanza di
	segnale, comanda a scarico la pompa di immersione.
	 |


  |


	   |

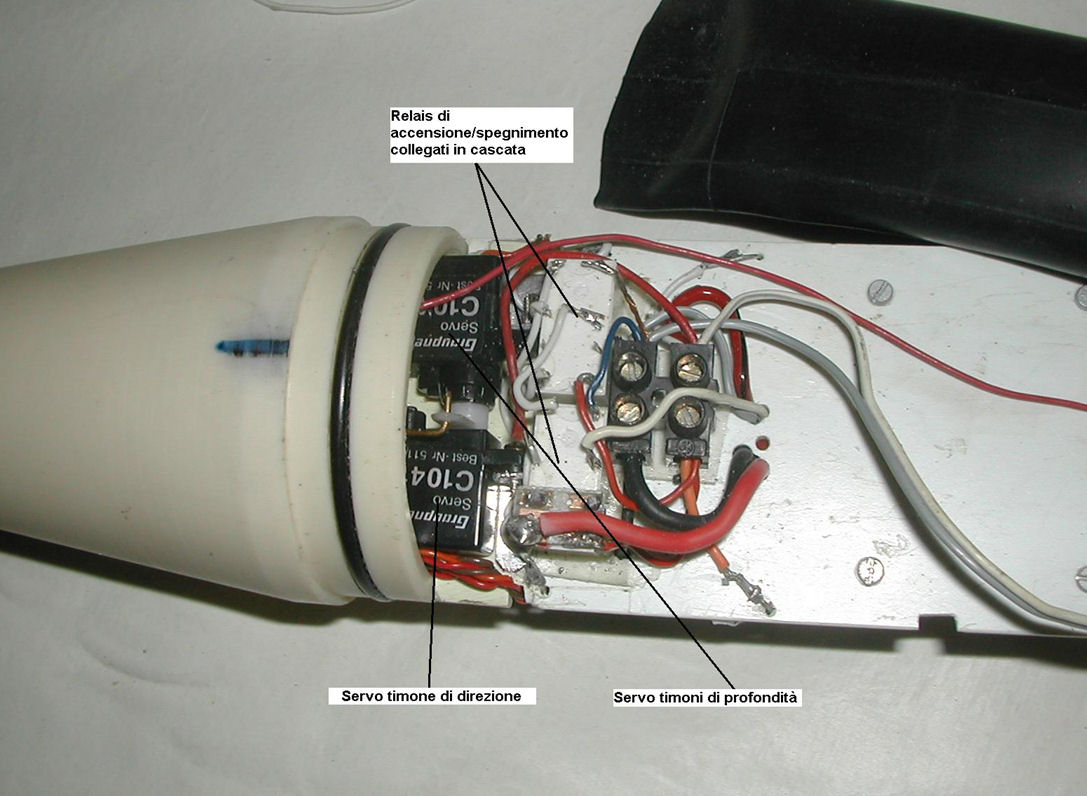

	Il sistema di accensione e
	spegnimento del battello è realizzato con un circuito azionato da una
	calamita. A tale proposito si veda, sempre nella sezione tecnica del nostro
	sito, la descrizione. Accostando la calamita al lato destro dello scafo si
	alimentano gli  apparati, mentre accostando la calamita dalla parte opposta
	si spegne tutto. I due reed sono collegato ad un relais DPDT che a sua volta
	è collegato in cascata ad un secondo ralais che alimenta la ricevente ed il
	regolatore di velocità. La pompa di immersione è collegata direttamente alle
	batterie, tramite i due relais, senza passare dal sistema di accensione.

	 |


  |


	   |


	  |


  |

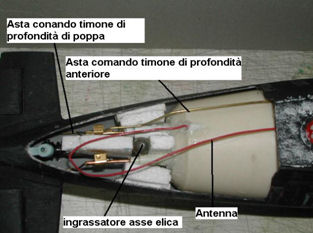

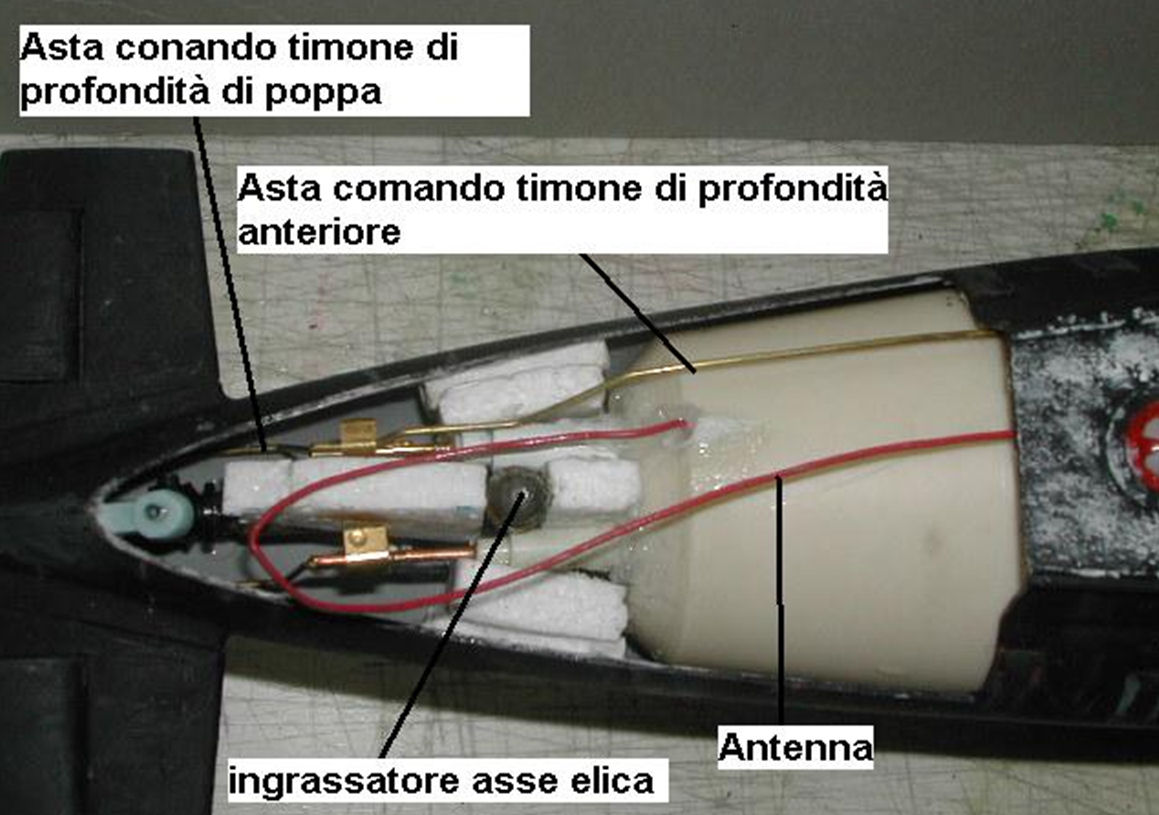

	I comandi dei timoni sono
	realizzati con delle aste, azionate dai servi,  che escono da poppa. Il
	comando del timone di direzione è stato realizzato con un’asta a forma di
	zeta, collegata ad una squadretta solidale con l’asse del timone. Il comando
	dei timoni di profondità, realizzato con un solo servo,  ha richiesto un po’
	più di immaginazione. All’asta che esce dallo scafo sono  infatti collegati

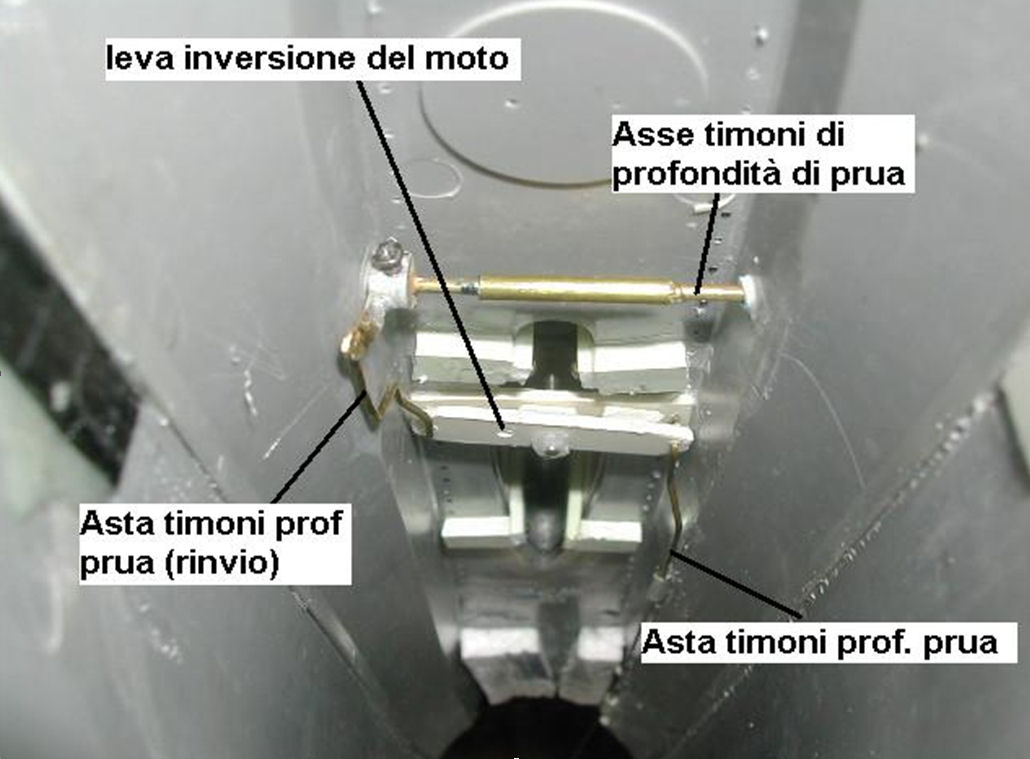

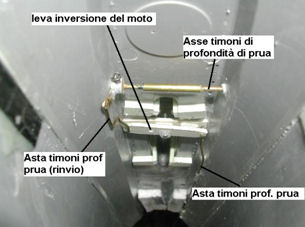

	i due rinvii che muovono i timoni di prua e di poppa. Il collegamento ai
	timoni di poppa è analogo al quello con il timone di direzione, mentre il
	collegamento con quelli di prua passa attraverso una leva che ha lo scopo di
	invertire il moto, vedi foto. I timoni di profondità devono infatti essere
	ambedue a scendere o a salire, cioè non essere “paralleli”, per consentire
	al battello di immergersi dinamicamente.

	L’asse dell’elica è stato
	fatto utilizzando un elettrodo da saldatura diametro 4 mm, opportunamente
	“svestito”di inox 316. L’astuccio dell’asse è un tubo di ottone con saldati
	alle estremità due tubetti di diametro inferiore che fanno da cuscinetti. A
	tale proposito si veda l’articolo sulle tenute , sempre nella sezione
	tecnica del nostro sito. L’elica è una Raboesh  a sei pale a sciabola di
	diametro e passo 40 mm . Il diametro è sproporzionato rispetto alla scala
	del modello, ma per immergersi dinamicamente occorre una notevole spinta, a
	maggior riprova che un modello non può essere totalmente in scala con
	l’originale.

	Navigazione:

	Far navigare il modello non è stato facile. Purtroppo
	l’intenzione di realizzare l’immersione statica mi ha fatto sfruttare tutto
	lo spazio disponibile dentro lo scafo esterno, lasciando così poco volume a
	disposizione per le zavorre ed i galleggianti di compensazione. Il battello
	inizialmente si immergeva troppo e quindi ho dovuto sfruttare tutti gli
	anfratti per inserire dei pezzetti di polistirolo per compensare la zavorra.
	La zavorra del resto non può essere ridotta drasticamente, altrimenti la
	stabilità trasversale non è sufficiente a compensare la coppia di reazione
	dell’elica e delle masse rotanti. Dopo parecchie prove, alfine sono riuscito
	ad avere un assetto soddisfacente, ma mi piacerebbe che la linea di
	galleggiamento fosse più bassa. Il battello si immerge bene dinamicamente, e
	staticamente basta imbarcare poca acqua per vederlo scendere. Altro problema
	in uno scafo così piccolo è l’elasticità della camera di immersione e la
	compressione interna dell’aria quando si imbarca l’acqua di zavorra. Infatti
	dopo la prima immersione, in cui un po’ d’aria fuoriesce dalle tenute, la
	camera vuota tende piano piano a imbarcare un po’ d’acqua anche a pompa
	ferma, facendo appoppare il battello. Bisogna quindi di tanto in tanto
	comandare la pompa a scarico. Tutta colpa della difficoltà di fare una
	valvola di intercettazione sufficientemente piccola, che strozzi il tubo di
	carico/scarico quando la pompa non è azionata. Questo è un messaggio agli
	amici modellisti !
  |


  |



	 |


	  |




	  |



	   |


  |

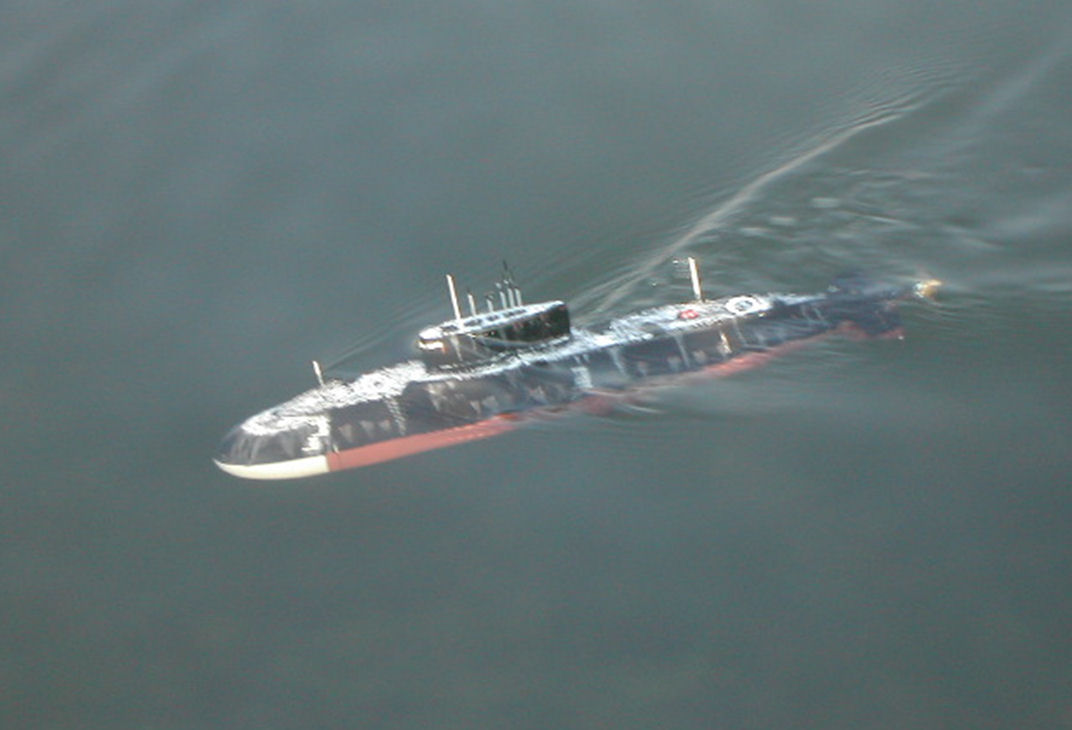

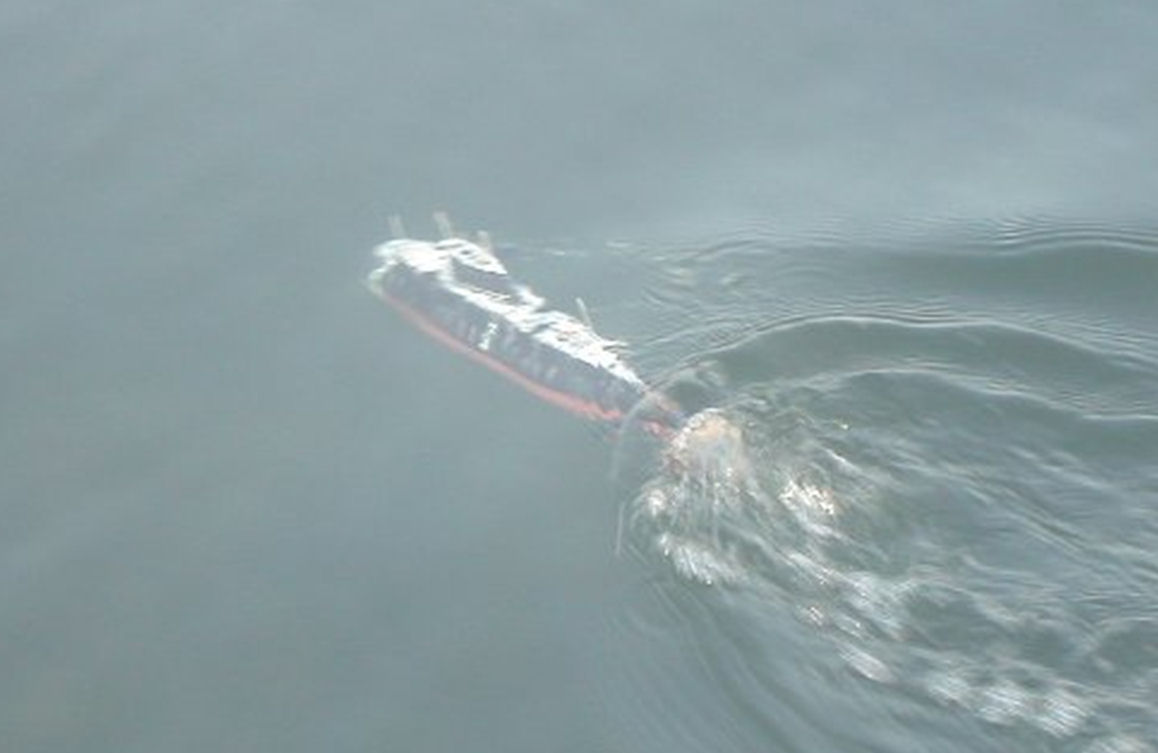

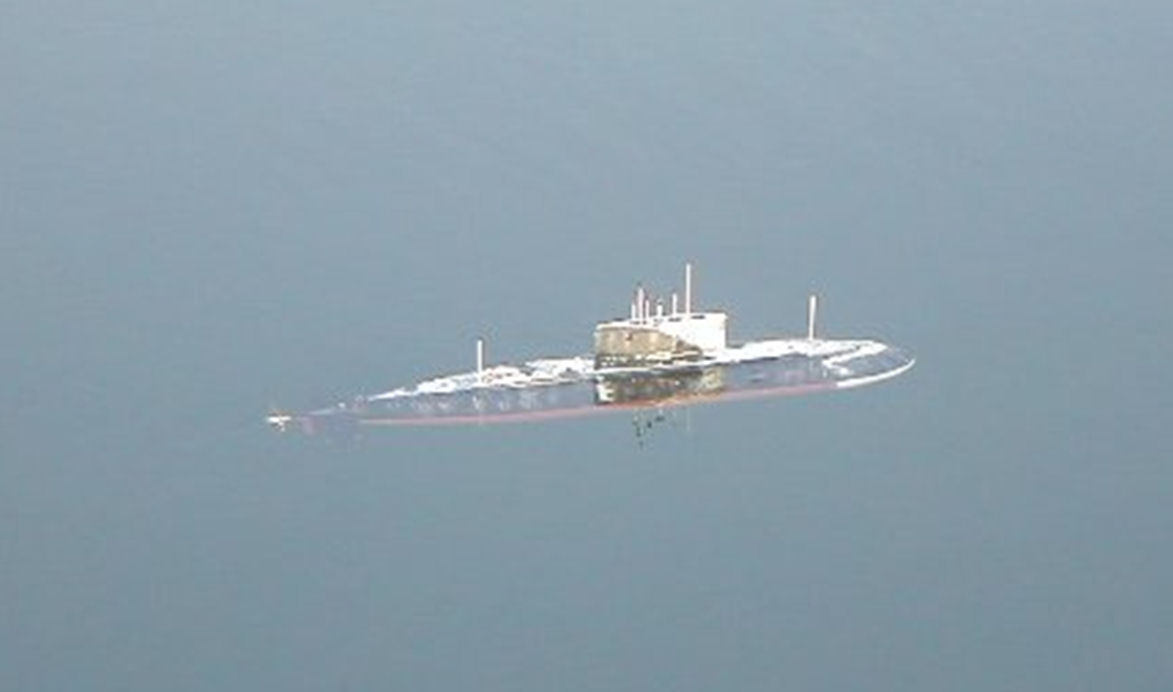

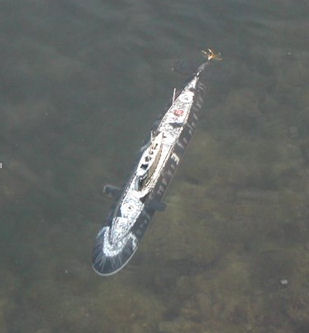

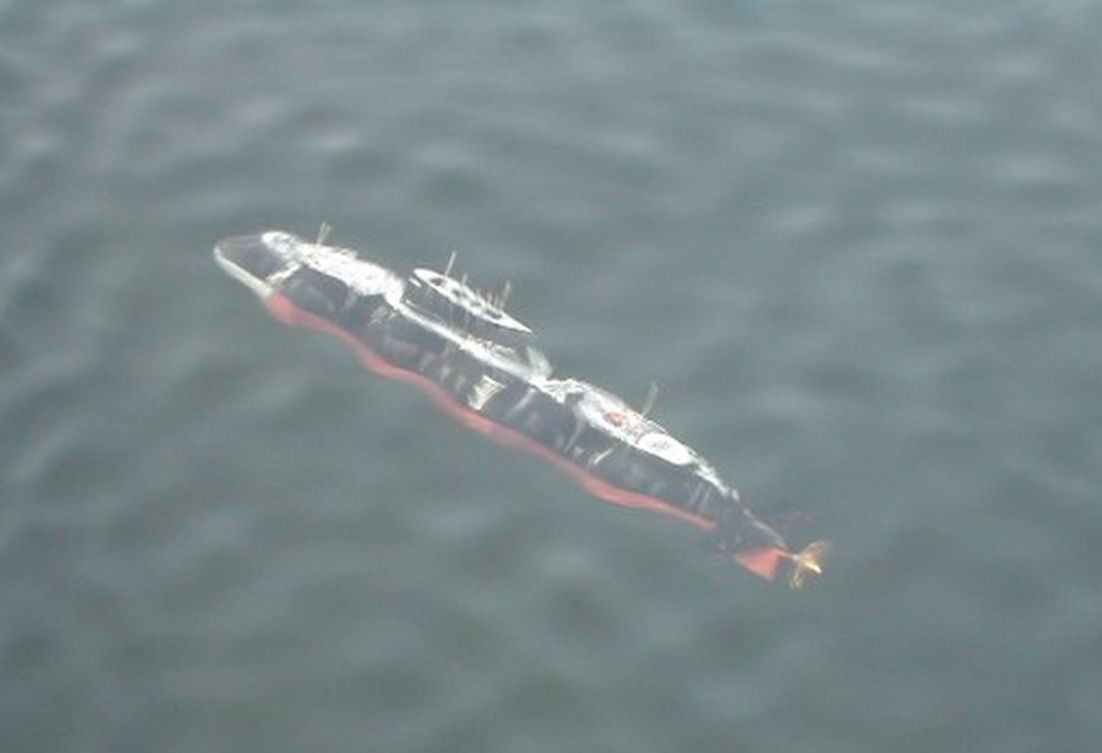

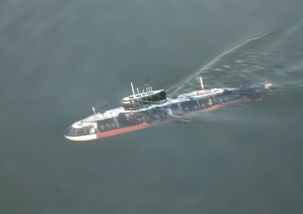

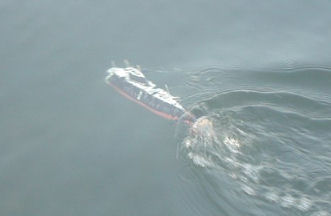

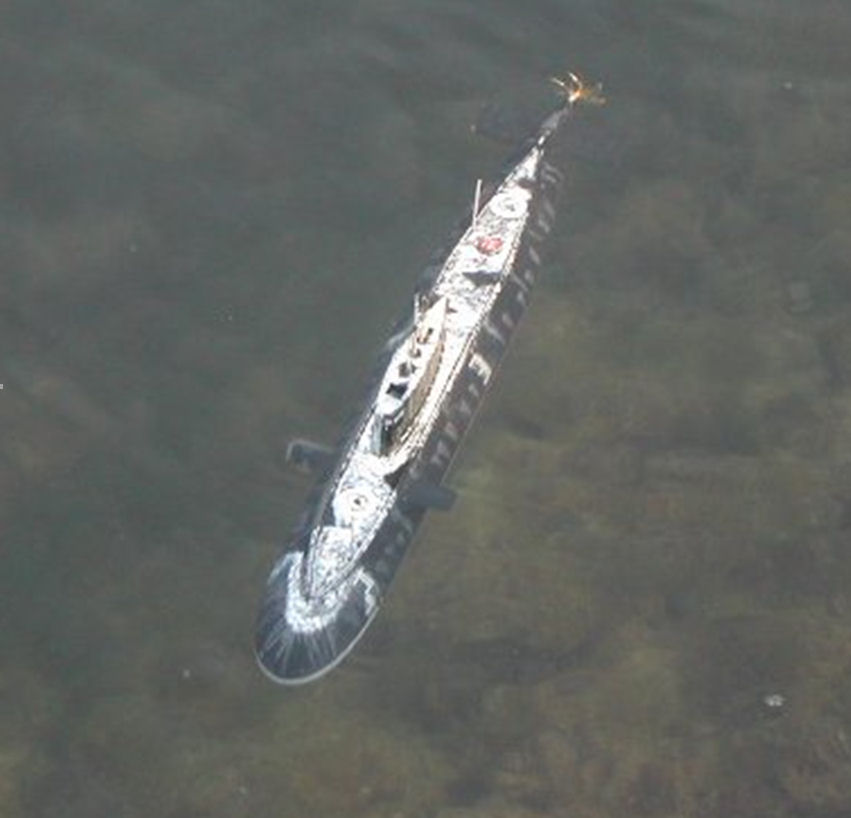

	Qui sotto il Kilo in
	navigazione :
	   |


  |


	   |


	  |


  |


	   |



	   |




	  |


  |

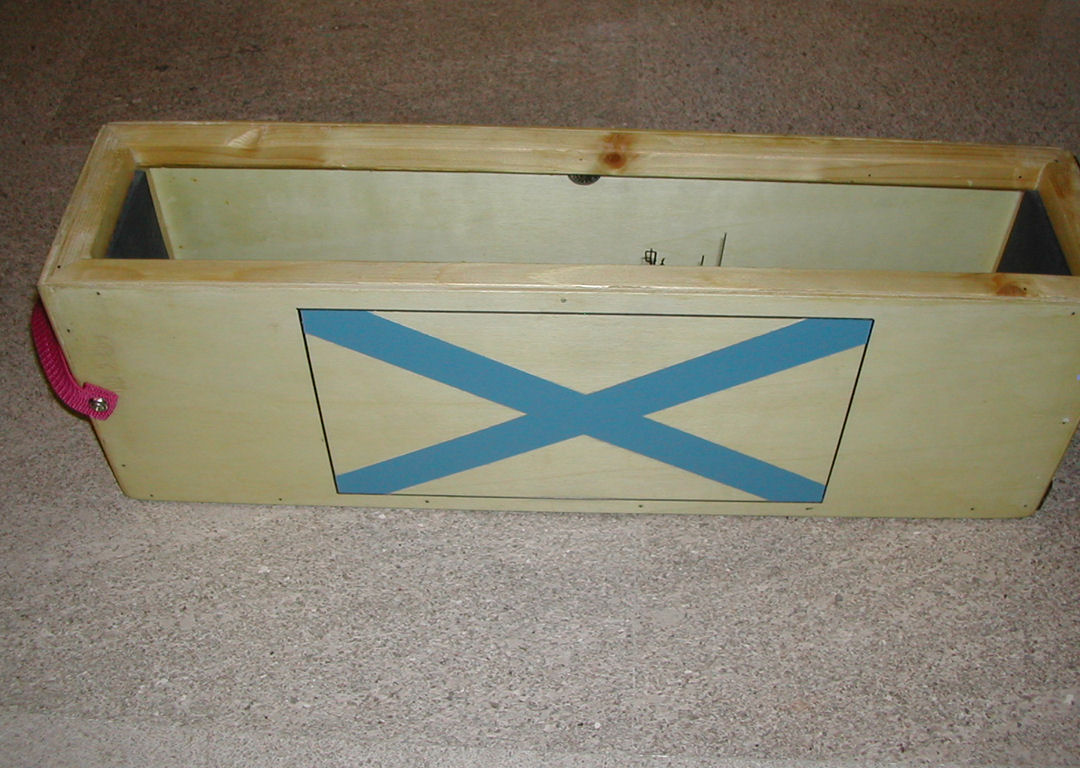

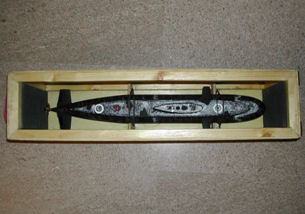

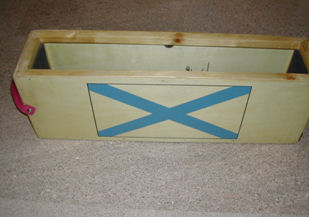

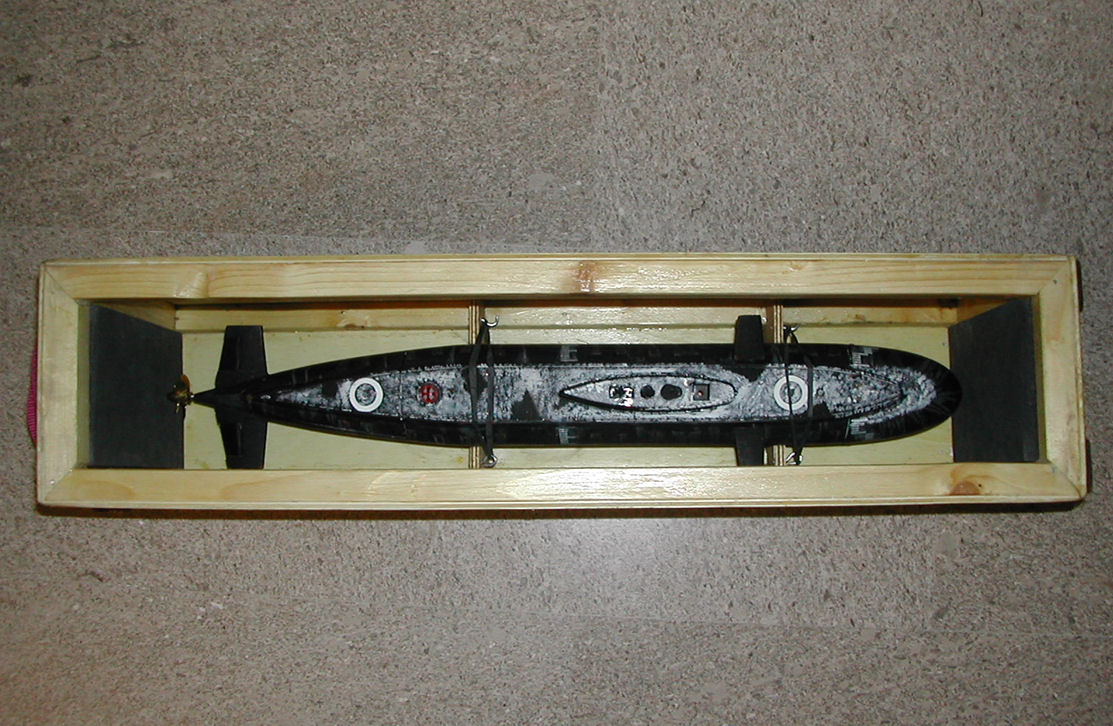

	Ecco
	infine il Kilo nella sua custodia per il trasporto, che io consiglio sempre,
	per evitare danni.
	 |





	  |


	  |


  |
